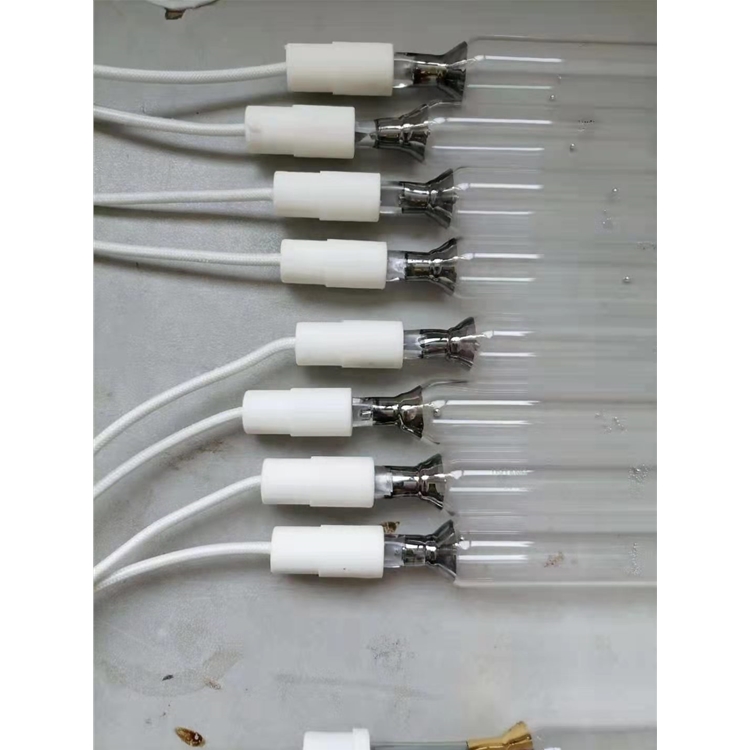

UV燈管的結構由六部分組成。
石英管壁：由透明石英玻璃制成，耐高溫，工作溫度在700℃以上?？纱┩缸贤饩€，真空紫外線部分的光譜波長為220nm400nm，但可見光和紅外線也可穿過。
鎢電極：一般鎢電極表面燒結陰極發射較強的材料，如鋯酸鋇。其功能和原理是鎢燈絲加熱鋯酸鋇發出熱電子，電子從負極向正極運動與汞原子碰撞，使汞原子能級跳躍和發光D。
側臂：它也是一種石英材料。它有兩個方面，一是連接管壁和端部，連接鎢電極和端線；另一個作用是逐漸降低UV燈管的高溫，直到端部降至120℃以下，因為端線不耐高溫。
焊接密封：連接導體，連接鎢絲和導線。鉬材料通常用于鉬。
端蓋：常用的陶瓷或金屬材料。主要用于支撐燈管。在某些情況下，金屬材料不僅用作端蓋，還用于引線。
引線：是燈管與高壓變壓器的連接線。要求引線耐120℃？150℃高溫。
導電材料。中壓UV燈管中的汞壓力為13xlopa。汞在常壓下為液體，在熱電子的刺激下轉化為汞蒸汽導電。一般來說，汞處于過飽和狀態，因此汞的蒸汽壓力與外部環境無關。
